LED-moduler — Teknisk guide

BIN-SORTERING

Samma ljus, armatur efter armatur.

Tillverkningsprocessen för LED-chip ger naturlig spridning i ljusflöde, spänningsfall och färgton mellan enskilda dioder. För att en gata med 50 stolpar ska upplevas som jämnt belyst — istället för en fläckig blandning av varmare och kallare vita ton — måste chippen sorteras, eller "binnas", inom snäva toleranser innan montering.

VALDUR:s LED-moduler håller binningstolerans inom branschstandarden för färgkonsistens (typiskt ≤3 SDCM, MacAdam-ellipser), vilket gör att armaturer levererade i olika ordrar över flera år fortfarande matchar varandra visuellt vid montage i samma installation.

FÄRGTEMPERATUR

Rätt ljuston för varje miljö.

2200 K2700 K3000 K4000 K5000 K

2200 K

Extra varmvitt — kustmiljöer, stadsmiljöer och bostadsområden

2700 K

Varmvitt — bostadsgator, parker och torg

3000 K

Varmvitt — modern gatubelysning, parkeringar och stadsmiljöer

4000 K

Neutralvitt — tungt trafikerade vägar, industriområden och parkeringar med hög aktivitet

Amber/Bio

1900–3000 K — naturreservat, djurliv och mörkerhänsyn

5000 K

Dagsvitt — specialapplikationer

Amber/Bio-varianten avviker från övriga genom att erbjuda en färgtemperatur på 1900–3000 K med kraftigt reducerad blåljusandel, snarare än en standardmässig vit färgtemperatur. Det reducerade blåljusinnehållet stör de flesta nattaktiva djurarters dygnsrytm betydligt mindre, vilket gör den till första valet för belysning i eller intill Natura 2000-områden och andra skyddade naturmiljöer.

LIVSLÄNGD

Vad betyder L90/B10?

LED-moduler slutar inte fungera på samma sätt som en traditionell ljuskälla — de tappar gradvis ljusflöde över tid, ett förlopp som kallas lumenunderhåll. L90 innebär att ljusflödet fortfarande är minst 90 % av det ursprungliga värdet. B10 anger att måttet gäller för 90 % av populationen — det vill säga, högst 10 % av enheterna får ha sjunkit under 90 % ljusflöde vid angiven tidpunkt.

VALDUR:s LED-moduler är dimensionerade för L90/B10 vid över 100 000 timmars drift — motsvarande över 27 år vid typisk nattetidsdrift för gatubelysning.

TESTMETODIK

LM-80 och TM-21.

Livslängdsvärden för LED kan inte mätas genom att helt enkelt köra produkten i 100 000 timmar innan lansering. Branschen använder istället IES LM-80, som mäter faktiskt lumenunderhåll under minst 6000 timmars testkörning vid flera temperaturer, och IES TM-21, som extrapolerar dessa mätdata till en statistiskt grundad prognos för långsiktig prestanda.

Detta är samma metodik som ligger till grund för livslängdsangivelser från samtliga seriösa LED-tillverkare och gör värdena jämförbara mellan leverantörer.

NYCKELDATA

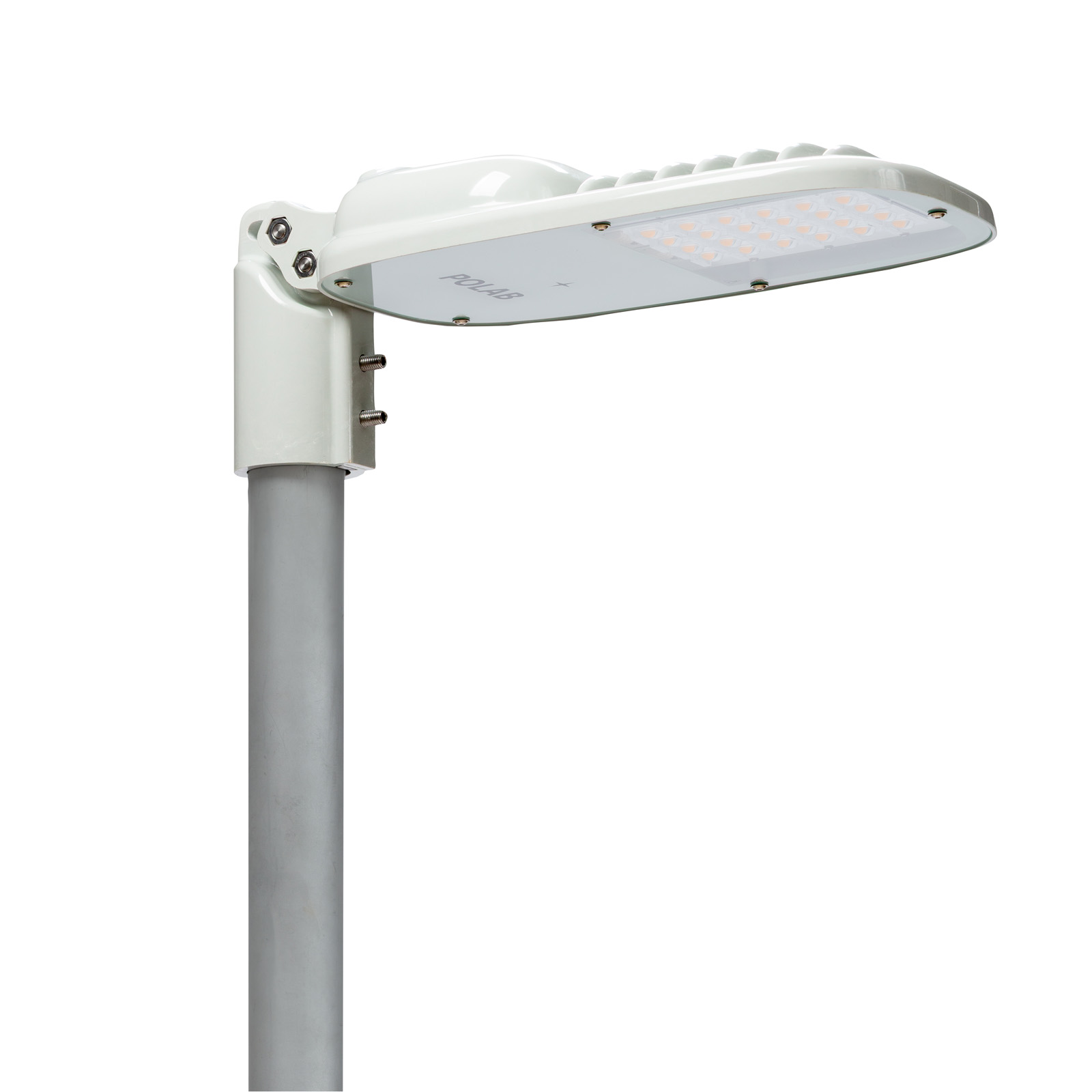

LED-modul i VALDUR — sammanfattning

Parameter	Värde
Livslängd	>100 000 h (L90/B10)
Ljusutbyte	150 – 176 lm/W
Färgtemperatur (CCT)	2200 / 2700 / 3000 / 4000 / 5000 K · Amber/Bio 1900–3000 K
Färåtergivning (CRI)	Ra ≥ 70 (standard) / Ra ≥ 80 (option)
Binningstolerans	≤ 3 SDCM
Testmetodik	IES LM-80 / TM-21

STANDARDER

Relevanta normer för LED-moduler

IEC 62717

Prestandakrav för LED-moduler i allmän belysning.

IES LM-80-08

Mätmetod för lumenunderhåll hos LED-ljuskällor.

IES TM-21-11

Metod för att prognostisera långsiktigt lumenunderhåll från LM-80-data.

EN 62471

Fotobiologisk säkerhet — bedömning av blåljusrisk.

VANLIGA FRÅGOR

Om LED-moduler

Vad betyder L90/B10?

L90 anger att ljusflödet fortfarande är minst 90 % av ursprungsvärdet. B10 anger att måttet gäller statistiskt för 90 % av populationen av armaturer — alltså max 10 % får ligga under den nivån vid angiven drifttid.

Varför finns en Amber/Bio-variant med reducerat blåljus?

För att minimera påverkan på nattaktivt djurliv i naturreservat och skärgårdsmiljöer. Amber/Bio-varianten erbjuder 1900–3000 K med kraftigt reducerad blåljusandel, vilket stör dygnsrytmen betydligt mindre än vitt ljus med högre blåljusinnehåll.

Vad är skillnaden mellan Ra70 och Ra80?

CRI (Ra) mäter hur naturtroget en ljuskälla återger färger jämfört med dagsljus. Ra80 är ofta motiverat i miljöer med mycket gång- och cykeltrafik där ansiktsigenkänning och fotgängarsäkerhet väger tyngre, medan Ra70 är tillräckligt på renodlade genomfartsvägar.

Hur säkerställs enhetlig färgton mellan armaturer i samma installation?

Genom bin-sortering inom en snäv toleransram (typiskt ≤3 SDCM), vilket gör att även leveranser beställda flera år ifrån varandra matchar visuellt vid montage längs samma sträcka.

Är blåljushalten ett problem för utomhusbelysning?

VALDUR:s LED-moduler klassificeras inom säkra gränsvärden enligt EN 62471. För miljöer med förhöjd känslighet för blåljus, exempelvis naturreservat, rekommenderas de varmare CCT-alternativen eller Amber/Bio-varianten.
