Optik och ljusfördelning för gatuarmaturer

OPTIK FÖRKLARAT ENKELT

Linsen bestämmer var ljuset hamnar.

En LED-modul ger ljus i alla riktningar. Linsen (optiken) samlar och styr det ljuset så att det hamnar där det behövs — på vägytan — istället för att spridas i luften, mot hus eller upp mot himlen.

Samma armatur kan ge helt olika resultat beroende på vilken lins man väljer. En smal gångbana behöver en smal, lång ljusbild. En bred körbana behöver en bred spridning. Fel optik kan ge bländning, mörka partier mellan stolparna eller onödigt spilljus utanför vägen.

I VALDUR används LEDiL:s 2×2-linsplattform — fem olika ljusfördelningar och tre linsfamiljer som kan kombineras efter miljö, montagehöjd och krav.

VARFÖR OPTIK SPÄLAR ROLL

Rätt optik — ljuset hamnar på vägytan, jämnt fördelat, med lite spilljus.

Fel optik — bländning, mörka partier, ljus som kastar in mot hus eller ut i skogen.

Optiken påverkar även valet av färgtemperatur, stolphöjd och stolpavstånd.

ANPASSAD FÖR MILJÖN

Vilken optik passar var?

Varje miljö ställer olika krav. Här är en kortfattad guide — enkel förklaring först, teknisk fördjupning för den som vill gå djupare.

T2 · Typ II

Gång- och cykelväg

Jämnt ljus längs en smalare väg. Ljuset följer vägen istället för att spridas åt sidan.

Teknisk detalj

T2-linsen ger smal men långsträckt ljusbild (Typ II, lång räckvidd). Lämplig stolphöjd 4–5 m, avstånd 20–25 m. Ger låg bländningsrisk om armaturen monteras korrekt. Amber eller Spectre passar för att minska blått ljus i bostadsområden.

DWC · Typ III

Lokalgata

Bredare ljusbild för körbana och vägkant. Passar de flesta bostads- och lokalgator.

Teknisk detalj

DWC-linsen (Typ III, asymmetrisk) är det vanligaste valet för allmän stadsbelysning. Stolphöjd 5–7 m. Asymmetrisk fördelning riktar ljuset utåt från stolpen. Hög effektivitet (>90 % med Strada). Finns ej i Spectre-variant; välj AMBER-DWC för varmare ton.

DWC eller T2

Kust och öppna miljöer

Kontrollerad ljusbild där spilljus och bländning ska minimeras. Hänsynstagande till mörker är viktigt.

Teknisk detalj

I öppna, vindutsatta lägen är montagehöjden avgörande för hur mycket ljus som sprids ut i omgivningen. Lägre montagehöjd (5–6 m) med T2 eller DWC ger bättre kontroll än hög stolpe. AMBER-lins rekommenderas för kustsamhällen där mörker och djurliv beaktas.

T2 · Typ II

Elljusspår

Ljus som följer spåret utan att kasta för mycket ljus ut i skogen på sidorna.

Teknisk detalj

T2-linsen ger smal, framåtriktad ljusbild lämplig för smala spår. Montagehöjd typiskt 4–5 m. AMBER-T2 eller SPECTRE-T2 minskar blått ljus och spillljus mot omgivande natur. Undvik T4 och DWC där spåret kantas av växtlighet.

AMBER · T2 eller DWC Natura 2000

Naturkänsliga miljöer

Varmare ljus och kontrollerad spridning för att minska påverkan på djurliv och mörkermiljö.

Teknisk detalj

AMBER-linser blockerar ~99 % av blått ljus (380–500 nm) och skapar en CCT på ca 2 250 K från en 3 000 K LED. Kombinerat med T2-optik och låg montagehöjd ger detta minimal påverkan på nattaktivt djurliv. Lämplig nära Natura 2000-områden och naturreservat.

T4 · Typ IV ME · Klass M

Breda vägar, torg och p-platser

Maximal breddäckning för ytor där det behövs jämnt ljus över stora bredder.

Teknisk detalj

T4 (Typ IV) ger extremt bred spridning — vämpas för breda körbanor och öppna ytor. ME (Klass M) tillägger bakljuskomponent och uppfyller CIE M-klass för jämnhetskrav. Båda kräver högre stolpar (6–8 m) för att undvika bländning. Risk för spilljus utanför vägkanten — kontrollera montagevinkel.

TRE LINSFAMILJER

Samma form, olika ljusbild.

Alla linser i VALDUR bygger på LEDiL:s 2×2-plattform (50×50 mm). Du väljer först ljusfördelning (T2, DWC, T4...) och sedan linsfamilj baserat på krav på ljusflöde och blåtjusreduktion.

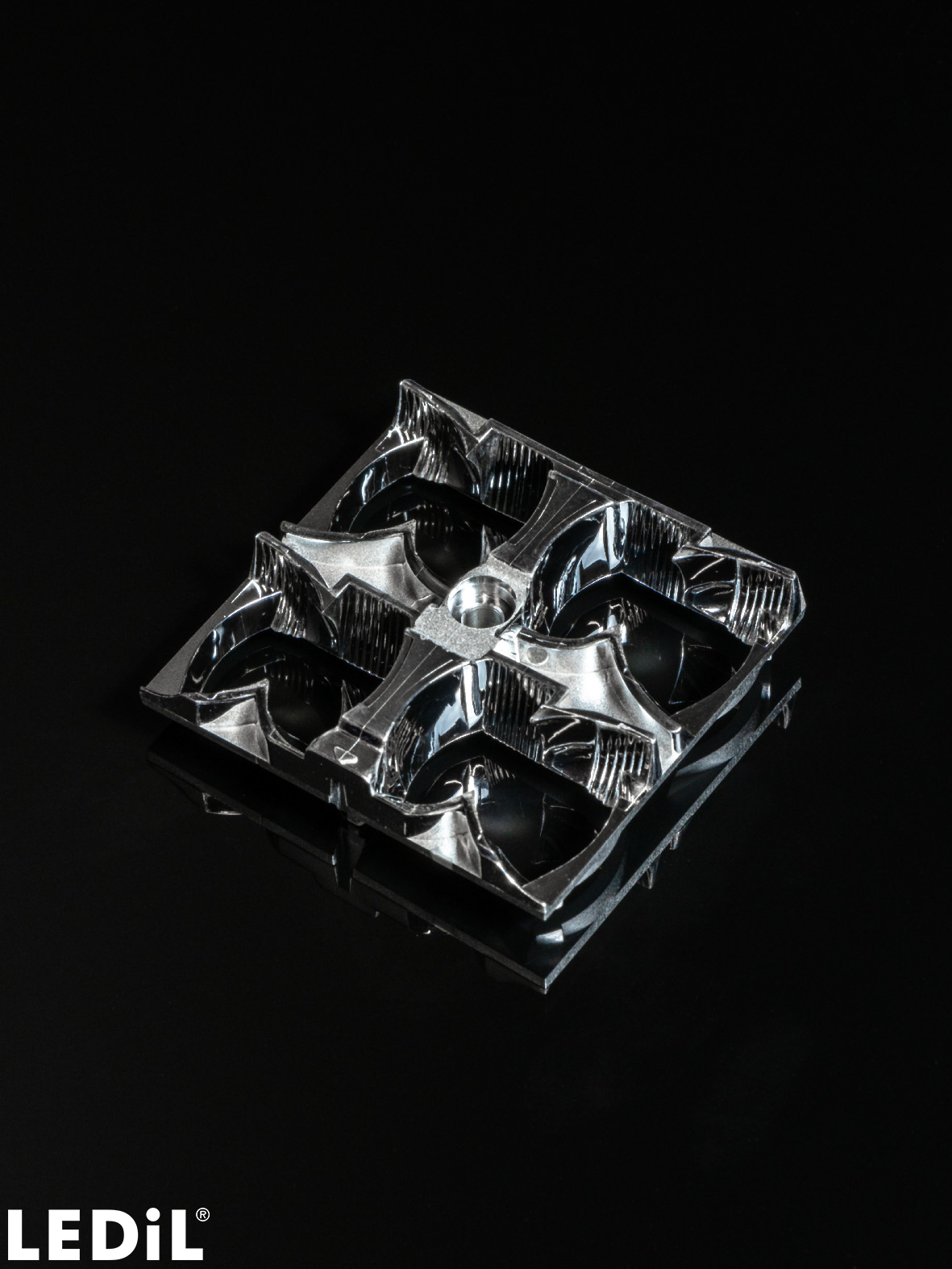

STRADA

Klar vit lins

Effektivitet

>90 %

Blåljusreduktion

Ingen

Färgtone-effekt

Ingångs-CCT bibehålls oförändrat

Klarlins som släpper igenom nästan allt ljus. Maximalt ljusutbyte. Används när hög lux-nivå krävs och blåljus inte behöver filtreras.

Passar: Trafikled, industri, hamn, höga krav på ljusnivå
Passar ej: Naturområden, bostadsgatans överanpassning

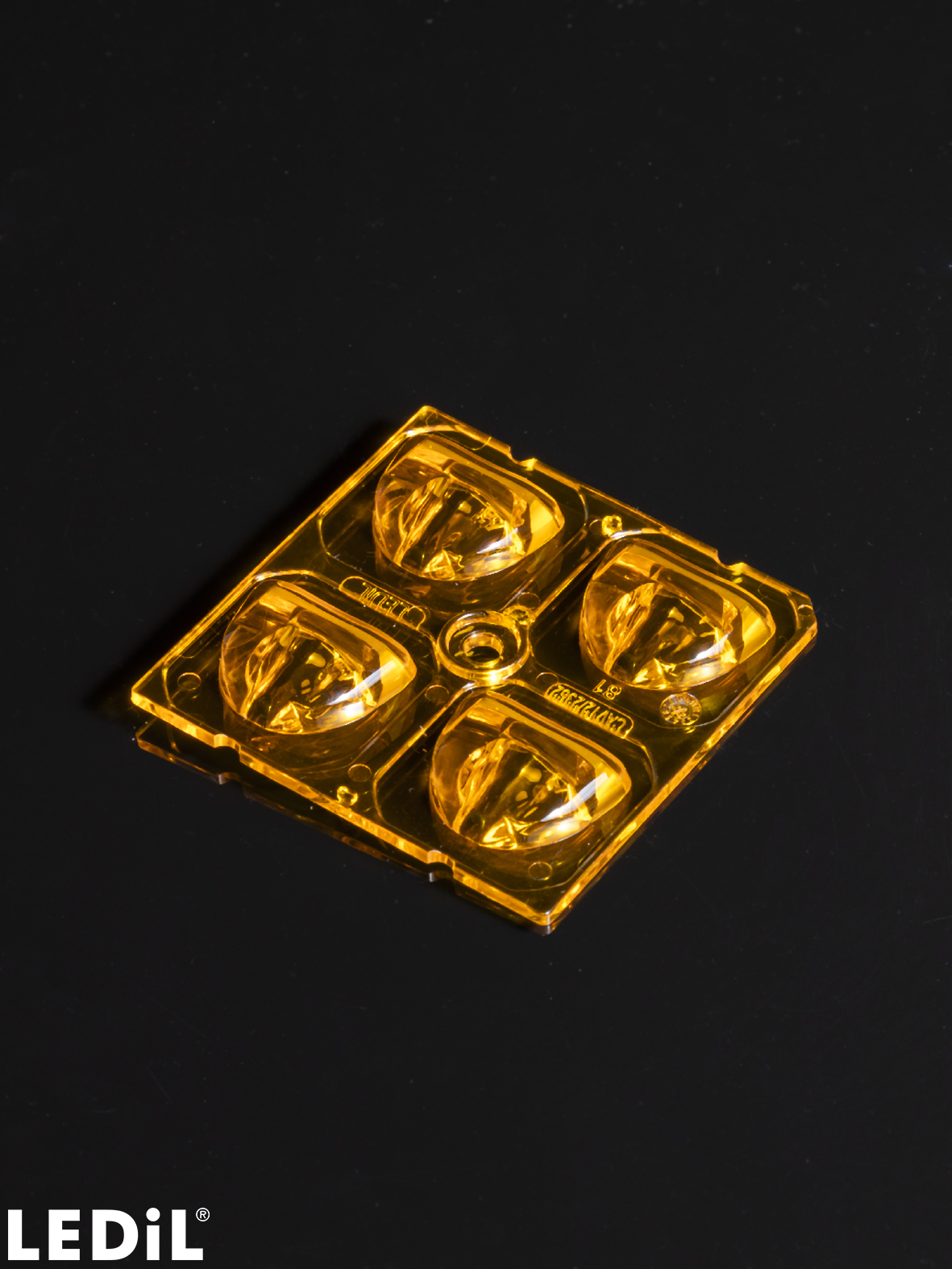

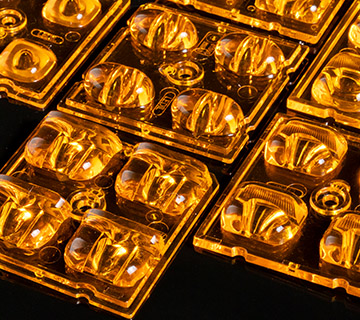

AMBER

Gult filter

Effektivitet

~73–74 %

Blåljusreduktion

~99 %

Färgtone-effekt

3 000 K → ~2 250 K — tydligt varmare

Gulfärgad lins som filtrerar bort ~99 % av blått ljus (380–500 nm). Minskar ljusflödet med ~26–27 %. Passar när blåtjusreduktion är viktigare än maximal lux.

Passar: Parker, bostadsområden, naturreservat, kustmiljöer
Passar ej: Anläggningar med höga krav på lux-nivå

Intern spektralfilter

Visuellt lik STRADA — effekten mäts i spektrum, inte med blotta ögat

SPECTRE

Spektralomvandling

Effektivitet

>88 %

Blåljusreduktion

Nästan allt

Färgtone-effekt

3 000 K → ~2 200 K; 4 000 K → ~2 500 K

Omvandlar blått ljus till längre våglängder istället för att absorbera det. Högre ljusflöde behålls jämfört med filtrering. Bestämda varianter: T2, SCL, ME, T4 (ej DWC).

Passar: Större vägar, torg, p-platser där både hög lux och lågt blåljus krävs
Saknas: DWC-variant finns inte i Spectre-familjen

FÖR DIG SOM ARBETAR MED LJUSBRÄKNING

Jämför optiker

Data från LEDiL:s datablad och optikbibeln. Tabellen visar alla fem ljusfördelningar med tillhörande egenskaper och rekommendationer.

Optik / Beam	Passar bäst för	Ljusbild	Typisk stolphöjd	Styrka	Begränsning
DWC Typ III	Lokalgator, bostadsgator, allmän stadsbelysning	Asymmetrisk, medelvärl, läng räckvidd	4–7 m	Universellt val, hög effektivitet (>94 % med Strada)	Ej tillräckligt smal för smala gångvägar. Ingen Spectre-variant.
T2 Typ II	Gång- och cykelvägar, smala gator, elljusspår, boulevarder	Smal, långsträckt, lång räckvidd	4–5 m	Extremt jämn belysning längs smala sträckor. Låg bländningsrisk.	För smal för breda körbanor. T2 med amber passar naturområden bra men ger ca 27 % lägre lux.
SCL Typ II/III extra lång	Breda vägar, långa stolpavstånd, motorvägar	Väldigt bred och långsträckt	6–8 m	Möjliggör långa stolpavstånd. Effektiv vid höga montagehöjder.	Risk för oföjmnhet vid låga montagehöjder. Kräver noggrann ljusplan.
ME Klass M	Breda gator med krav på hög jämnhet, områdesbelysning	Medelbred med bakljuskomponent	6–8 m	Uppfyller CIE M-klass. Hög jämnhet (hög Uo). Bakljus ger bra täckning bakom stolpen.	Bakljuskomponenten kan ge spilljus om armaturen riktas fel. Kräver korrekt projektering.
T4 Typ IV	Torg, parkeringsplatser, breda öppna ytor, tunnlar	Extremt bred spridning	5–8 m	Maximal täckning på bredden. Lämplig där bred spridning är primärt krav.	Stor risk för spilljus utanför körbana. Kan ge bländning om inte monterad tillräckligt högt.

EFFEKTIVITET & SPEKTRUM

Strada, Amber och Spectre — vad skiljer dem åt?

Linsfamilj	Optisk eff.	Blåljus kvar	CCT-skift
STRADA (klar)	>90–94 %	Allt	Inget
AMBER (gul)	~73–74 %	~0,3–0,4 %	3 000 K → ~2 250 K
SPECTRE (Y)	>88 %	Nästan inget	4 000 K → ~2 500 K

Källa: LEDiL datablad och produktdokumentation. Uppmätt med Philips Fortimo FastFlex 2×2 DA UHE och Nichia LED.

Simulerade installationsscenarier

Scenario	Höjd	Avstånd	Center lux	Min lux
A	5 m	25 m	10–20 lx	>0,5 lx
B	4 m	20 m	15–30 lx	~1 lx
C	6 m	30 m	5–10 lx	0,5–1 lx

Beräknat med ~1 000 lm (Fortimo FastFlex 4 000 K) och Typ II/III-profil. Exakta värden väriferar med linsval. Använd IES-filer och DIALux för slutlig projektering.

BEGREPP

Bra att förstå

Ljusfördelning

Var ljuset hamnar på marken. En smal fördelning koncentrerar ljuset längs vägen; en bred spånner över ett större område på bredden.

Bländning

När ljuset träffar ögat istället för ytan. För hög intensitet i synfältet försämrar sikten. Uppstår vanligast vid för låg montagehöjd eller fel optik.

Jämnhet (Uo)

Skillnaden mellan ljusa och mörka partier. Hög jämnhet (Uo nära 1,0) innebär att ljuset fördelas jämnt. Låg jämnhet ger mörka fickor mellan stolparna.

Spilljus

Ljus som hamnar där det inte gör nytta — mot fasader, ut i skogen, upp mot himlen. Ökar energiförbrukning och påverkar miljöer och djurliv negativt.

Stolpavstånd

Avståndet mellan stolparna påverkar vilken optik som fungerar. Långt avstånd kräver en lins med lång räckvidd (T2 eller SCL). Kort avstånd ger mer frihet.

Optisk effektivitet

Hur stor andel av ljusflödet från LED-modulen som kommer ut genom linsen. Strada >90 %. Amber ~73 %. Spectre ~100 % (genom omvandling av blått ljus till synbart).

IESNA Type

Nordamerikansk klassning av ljusfördelningens bredd (Type I–V). Type II = smal, Type III = medelvärl, Type IV = bred. Används i IES-filer och ljusberäkningsprogram.

CCT (färgtemperatur)

Mått i Kelvin (K). Låga värden (2 200–3 000 K) ger varmare, gulare ljus. Höga värden (4 000–5 000 K) ger svalare, vitare ljus. Amber-linsen sänker CCT med ca 750 K.

Isolux-diagram

Karta över belysningsnivå på en yta, där linjer kopplar samman punkter med lika belysningsstyrka (lux). Används för att bedöma täckning och jämnhet i ett projekt.

VARFÖR OPTIKEN ÄR EXTRA VIKTIG I VALDUR

Armaturen kan anpassas. Det bör den också.

VALDUR är byggd för lång livslängd, men rätt optik avgör hur bra ljuset faktiskt fungerar i projektet. En armatur med fel lins uppfyller kanske kraven på papper men levererar dålig upplevelse i verkligheten.

Kombinationen av optik, färgtemperatur, styrning och montagehöjd ska ses som ett system. Rätt optik kan minska spilljus, förbättra jämnhet och göra installationen mer energieffektiv — utan att justera effekt eller antal armaturer.

Eftersom VALDUR använder LEDiL:s standardiserade 2×2-plattform kan linsen bytas ut utan att byta armaturen — vilket ger förändringsfrihet över tid om krav eller miljö förändras.

Linsen påverkar mer än ljusbilden

Färgtemperatur (Amber/Spectre), blåljusprofil, bländningsrisk och lumenutbyte påverkas alla av linsvalet.

Fem fördelningar, tre linsfamiljer

15 möjliga kombinationer. Inte alla passar alla miljöer — därför är det viktigt att välja utifrån faktiska krav.

IES-filer finns för projektering

Fotometriska filer för IES- och LDT-format kan begäras för respektive effekt- och optikkombination. Använd DIALux eller Relux för verifiering.
